關鍵詞：電極涂層、附著牢度、剝離力值、180°剝離、電子拉力試驗機、涂層脫落
1、意義
根據涂層材料及電極種類的不同，電極涂層具有多種功能，如良好的電化學活化功能、提高電極的抗氧化能力等。涂層在電極表面附著的牢固程度是決定涂層能否充分發揮上述功能的重要因素，若涂層的附著牢度較差，甚至發生脫落，則會降低甚至失去其活化與抗氧化功能，導致電極失效、損耗嚴重，極大地降低電池的使用壽命。隨著電池在汽車、電力儲能、移動通信、新能源儲能動力電源、航箜等領域的推廣及應用，使用壽命對電池的應用性能顯得更為重要，因此更應該重視電極涂層附著牢度的檢測與研究。本文針對性的介紹了一種檢測涂層附著牢度的有效測試方法。
2、試驗樣品
本文以黑色涂層電極片為試驗樣品。
3、試驗依據
本次試驗的試樣制備部分操作依據GB/T 7707-2008《凹版裝潢印刷品》中有關墨層結合牢度部分進行，測試過程則采用GB 8808-1988《軟質復合塑料材料剝離試驗方法》進行。
4、試驗設備

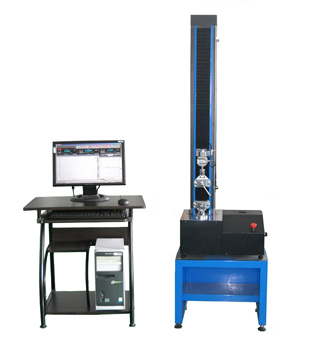

本次試驗采用XJ830電子拉力試驗機測試樣品的剝離強度。
4.1試驗原理
本次檢測是通過測試膠粘帶將涂層從電極表面剝離所需要力值的大小評價涂層在電極表面的附著牢度。試驗時將試驗裝夾在下夾具中，該夾具固定不動，粘貼涂層所用膠帶的自由端固定在上夾具中，該夾具可按照設定的速度向上移動，從而帶動膠粘帶將涂層從電極表面剝離。上夾具配置的力值傳感器實時記錄剝離過程產生的力值，記錄力值的平均值作為電極涂層的剝離力值。
4.2設備參數
|
設備名稱 |
XJ830電子拉力試驗機 |
|
|
準確度等級 |
0.5級 |
|
|
測量參數 |
試驗力測量范圍 |
0.4%～（滿量程） |
|
試驗力示值誤差 |
示值的±0.5%以內 |
|
|
試驗力分辨率 |
試驗力的1/500000，全程不分檔，且全程分辨率不變 |
|
|
變形測量范圍 |
0.2%～滿量程 |
|
|
變形示值誤差 |
示值的±0.5%以內 |
|
|
變形測量分辨率 |
最大變形量的1/500000，全程不分檔，且全程分辨率不變 |
|
|
有效試驗空間 |
800mm（可按客戶要求加高） |
|
|
試驗速度范圍 |
0.001～500mm/min |
|
|
試臺安全裝置 |
電子限位保護 |
|
|
試臺升降裝置 |
快/慢兩種速度自動控制，可點動 |
|
|
試臺返回功能 |
手動或自動兩種選擇 |
|
|
超載保護 |
超過最大負荷10%，機器自動保護 |
|
|
主機部分 |
主機試驗空間 |
單空間 |
|
電機 |
日本交流伺服電機 |
|
|
傳感器 |
美國Transcell傳力傳感器 |
|
|
主機尺寸 |
560*350*1600mm |
|
|
主機重量 |
120 kg |
|
|
控制系統 |
試驗機控制系統 |
|
|
測控軟件 |
上海湘杰全數字三閉環測控軟件 |
|
|
選配 |
橫向引伸計 |
附件（選配） |
|
大變形 |
附件（選配） |
|
|
傳感器 |
每臺設備可加配多個傳感器，但都不能超出主機最大允許加載量程 |
|
|
數顯千分表 |
用于專用壓縮和彎曲夾具，用數顯千分表測量模量 |
|
|
特殊夾具 |
專用夾具需根據用戶要求專門設計 |
|
4.3適用范圍
(1)本設備可用于塑料薄膜、復合膜、薄片等材料的剝離強度性能、拉伸性能、拉斷力、抗拉強度與變形率、抗撕裂性能、熱封強度性能、抗穿刺性能等指標的測試；可用于輸液袋蓋、軟橡膠瓶塞、口服液蓋穿刺/拉拔力的測試；可用于膠帶解卷力、塑料瓶抗壓力、組合蓋及果凍杯、酸奶杯蓋膜的開啟力等產品與包裝性能的測試。
(2)本設備可滿足ISO 37、GB/T 10004、GB 8808、GB/T 1040.1、GB/T 1040.2、GB/T 1040.3、GB/T 1040.4、GB/T 1040.5、QB/T 2358、QB/T 1130、ASTM D882、ASTM D1938、ASTM D3330等20余項國內外相關標準。
5、試驗過程
(1)從含涂層電極樣品表面裁取寬為15.0 mm，長度100 mm的試樣5片，從滿足標準要求的膠粘帶上裁取寬15.0 mm，長度至少250 mm的膠粘帶5條。
(2)分別將5條膠粘帶粘貼在5條試樣上，兩者的寬度方向應完全對齊，用膠粘帶壓輥機將粘貼好膠粘帶的試樣輥壓3次，放置10 min。
(3)在設備的控制軟件上設置試樣名稱、試驗速度、無效頭長、無效尾長等參數信息。
(4)將膠粘帶的自由端及試樣分別裝夾在設備的上、下夾具中，點擊試驗選項，試驗開始。上夾具向上運動，使粘有涂層的膠粘帶與試樣電極發生剝離，試驗結束后，設備顯示試驗結果。按照此裝樣試驗過程測試其余4片試樣。
6、試驗結果
測試5片試樣測試結果的算術平均值。
7、結論
涂層在電極表面的附著牢度是影響電池使用壽命的重要因素。本文利用180°剝離試驗方法測試了將涂層從電極樣品表面剝離所需要的力值，并以此來表征涂層在電極表面的附著牢度，試驗簡單，且設備易于操作，測試結果精準可靠。為了更好的模擬電極的實際應用環境，還可根據實際情況，將制備好的試樣放置在高溫環境中處理一段時間進行測試。
